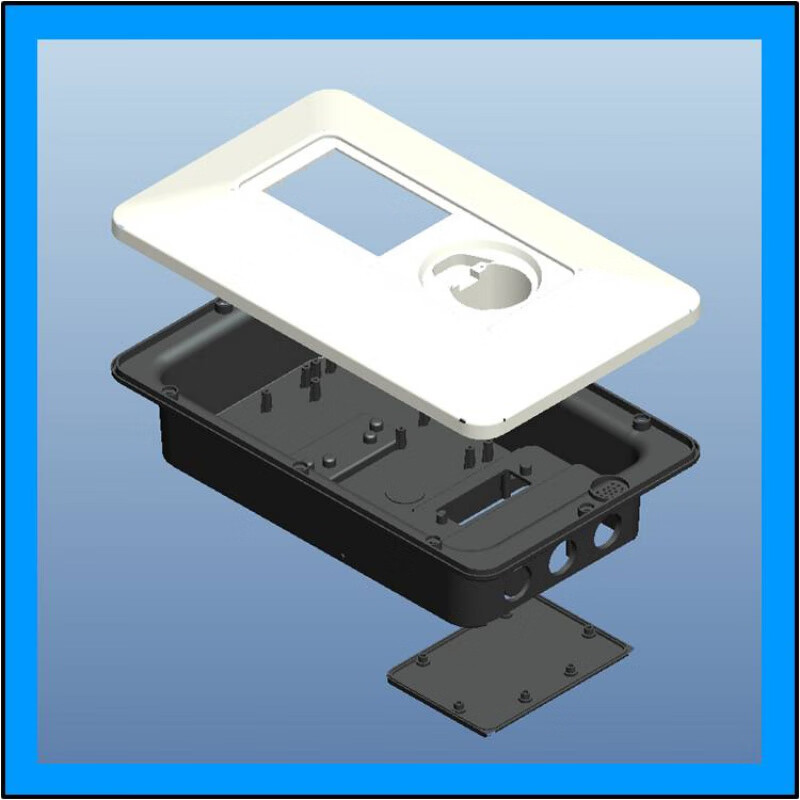

　　本实用新型公开了一种充电桩壳体注塑模具，包括前模和后模，所述前模设有前模芯，所述前模芯开设有前型腔，所述后模设有后模芯，所述后模芯开设有后型腔，所述前型腔与后型腔之间设有壳体成型芯，所述壳体成型芯的端面为平面状，所述前模芯上设有导座，所述后模芯上开设有匹配的导槽，所述后模芯下方的后模上还设有顶出机构，所述顶出机构包括成型座和推板，所述推板设于成型座与后模之间，所述成型座用于带动推板进行上下移动，所述成型座上设有用于产品顶出且穿过推板的顶出组件。本实用新型提供的充电桩壳体注塑模具，其产品合模线)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 214111353 U (45)授权公告日 2021.09.03 (21)申请号 6.5 (22)申请日 2020.12.22 (73)专利权人 肇庆宝鸿科技有限公司 地址 526000 广东省肇庆市高新技术开发 区大旺大道51号 (72)发明人 林伟栋许鸿新黄跃茂刘小金 (74)专利代理机构 深圳茂达智联知识产权代理 事务所(普通合伙) 44394 代理人 付应龙 (51)Int.Cl. B29C 45/66 (2006.01) B29C 45/40 (2006.01) B29L 31/34 (2006.01) 权利要求书1页 说明书2页 附图2页 (54)实用新型名称 充电桩壳体注塑模具 (57)摘要 本实用新型公开了一种充电桩壳体注塑模 具，包括前模和后模，所述前模设有前模芯，所述 前模芯开设有前型腔，所述后模设有后模芯，所 述后模芯开设有后型腔，所述前型腔与后型腔之 间设有壳体成型芯，所述壳体成型芯的端面为平 面状，所述前模芯上设有导座，所述后模芯上开 设有匹配的导槽，所述后模芯下方的后模上还设 有顶出机构，所述顶出机构包括成型座和推板， 所述推板设于成型座与后模之间，所述成型座用 于带动推板进行上下移动，所述成型座上设有用 于产品顶出且穿过推板的顶出组件。本实用新型 提供的充电桩壳体注塑模具，其产品合模线较 U 细，方便后续打磨。 3 5 3 1 1 1 4 1 2 N C CN 214111353 U 权利要求书 1/1页 1.一种充电桩壳体注塑模具，其特征在于，包括前模和后模，所述前模设有前模芯，所 述前模芯开设有前型腔，所述后模设有后模芯，所述后模芯开设有后型腔，所述前型腔与后 型腔之间设有壳体成型芯，所述壳体成型芯的端面为平面状，所述前模芯上设有导座，所述 后模芯上开设有匹配的导槽，所述后模芯下方的后模上还设有顶出机构，所述顶出机构包 括成型座和推板，所述推板设于成型座与后模之间，所述成型座用于带动推板进行上下移 动，所述成型座上设有用于产品顶出且穿过推板的顶出组件。 2.如权利要求1所述的充电桩壳体注塑模具，其特征在于，所述壳体成型芯侧边设有行 位块，所述行位块开设有斜导孔，所述前模芯内设有匹配的斜导柱。 3.如权利要求2所述的充电桩壳体注塑模具，其特征在于，所述行位块侧边设有凸台， 所述凸台上设有压条。 4.如权利要求1所述的充电桩壳体注塑模具，其特征在于，所述顶出组件包括顶棍和顶 杆，所述顶棍上设有弹簧。 5.如权利要求1所述的充电桩壳体注塑模具，其特征在于，所述导座呈倒“T”型状。 6.如权利要求5所述的充电桩壳体注塑模具，其特征在于，所述导座的侧边为曲面。 2 2 CN 214111353 U 说明书 1/2页 充电桩壳体注塑模具 技术领域 [0001] 本实用新型涉及模具技术领域，具体地说，涉及一种充电桩壳体注塑模具。 背景技术 [0002] 随着社会经济的发展，人们对充电桩产品的要求越来越高，不仅要求质量好，而且 外形也要求美观。而一些充电桩的外壳的材质是塑料的，因而都是通过模具注塑出来，然而 因为注塑的工艺中，会导致外壳上出现合模线，在后续中必须通过抛光打磨来去除，如果合 模线粗大，那么不仅后续打磨工作量大难度高，而且容易留下痕迹而影响外观。 实用新型内容 [0003] 本实用新型的目的在于提供一种充电桩壳体注塑模具，其产品合模线较细，方便 后续打磨。 [0004] 本实用新型公开的充电桩壳体注塑模具所采用的技术方案是: [0005] 一种充电桩壳体注塑模具，包括前模和后模，所述前模设有前模芯，所述前模芯开 设有前型腔，所述后模设有后模芯，所述后模芯开设有后型腔，所述前型腔与后型腔之间设 有壳体成型芯，所述壳体成型芯的端面为平面状，所述前模芯上设有导座，所述后模芯上开 设有匹配的导槽，所述后模芯下方的后模上还设有顶出机构，所述顶出机构包括成型座和 推板，所述推板设于成型座与后模之间，所述成型座用于带动推板进行上下移动，所述成型 座上设有用于产品顶出且穿过推板的顶出组件。 [0006] 作为优选方案，所述壳体成型芯侧边设有行位块，所述行位块开设有斜导孔，所述 前模芯内设有匹配的斜导柱。 [0007] 作为优选方案，所述行位块侧边设有凸台，所述凸台上设有压条。 [0008] 作为优选方案，所述顶出组件包括顶棍和顶杆，所述顶棍上设有弹簧。 [0009] 作为优选方案，所述导座呈倒“T”型状。 [0010] 作为优选方案，所述导座的侧边为曲面。 [0011] 本实用新型公开的充电桩壳体注塑模具的有益效果是：壳体成型芯的端面为平面 状，且前模芯上还设有导座，后模芯上开设有匹配的导槽，因此合模时能够将壳体成型芯与 前模芯、后模芯通过注塑机锁紧，不会因为注塑压力而涨开，使得成型出来的产品合模线就 能做得很细小，方便后期加工打磨。开模时，前模和后模、前模芯及后模芯分开，然后通过顶 出组件及推板将整个产品顶起，从而完成一个产品的注塑过程。 附图说明 [0012] 图1是本实用新型充电桩壳体注塑模具的结构示意图。 [0013] 图2是本实用新型充电桩壳体注塑模具的另一结构示意图。 3 3 CN 214111353 U 说明书 2/2页 具体实施方式 [0014] 下面结合具体实施例和说明书附图对本实用新型做进一步阐述和说明: [0015] 请参考图1和图2，充电桩壳体注塑模具包括前模10和后模20。所述前模10设有前 模芯30，所述前模芯30开设有前型腔，所述后模20设有后模芯 40，所述后模芯40开设有后 型腔。所述前型腔与后型腔之间设有壳体成型芯 50，所述壳体成型芯50的端面为平面状。 所述前模芯30上设有导座32，所述后模芯40上开设有匹配的导槽42。所述后模芯40下方的 后模20上还设有顶出机构60，所述顶出机构60包括成型座62和推板64，所述推板64设于成 型座62与后模20之间，所述成型座62用于带动推板64进行上下移动，所述成型座62上设有 用于产品顶出且穿过推板64的顶出组件622。 [0016] 壳体成型芯50的端面为平面状，且前模芯30上还设有导座32，后模芯 40上开设有 匹配的导槽42，因此合模时能够将壳体成型芯50与前模芯30、后模芯40通过注塑机锁紧，不 会因为注塑压力而涨开，使得成型出来的产品合模线就能做得很细小，方便后期加工打磨。 开模时，前模10和后模20、前模芯30及后模芯40分开，然后通过顶出组件622及推板64将整 个产品顶起，从而完成一个产品的注塑过程。 [0017] 本实施例中，所述导座呈倒“T”型状。所述导座的侧边为曲面。 [0018] 所述壳体成型芯50侧边设有行位块70，所述行位块70开设有斜导孔72，所述前模 芯30内设有匹配的斜导柱34。通过在壳体成型芯50的侧边设置行位块70，可以用于产品的 侧边开孔，并在开模时通过前模芯30内的斜导柱34，完成行位块70的打开。 [0019] 进一步的，所述行位块70侧边设有凸台，所述凸台上设有压条80。为了防止斜导柱 34垂直向上移动时带动行位块70向上移动，在行位块70侧边设置有凸台，且凸台通过压条 80进行限位。 [0020] 所述顶出组件622包括顶棍和顶杆，所述顶棍上设有弹簧。顶杆用于推动后模芯 40，后模芯40推动将整个产品顶起。顶棍上的弹簧用于后模20与推板 64之间进行分离，顶 棍用于拉动并带动顶杆拉动使得后模芯40和推板64回位，从而完成一个产品的注塑过程。 [0021] 最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实 用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普 通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本 实用新型技术方案的实质和范围。 4 4 CN 214111353 U 说明书附图 1/2页 图1 5 5 CN 214111353 U 说明书附图 2/2页 图2 6 6
